Cabo Solar: bitola, cores e como escolher o cabo fotovoltaico

O cabo solar é o condutor especial que liga os painéis ao inversor e demais componentes do sistema fotovoltaico. Diferente de um cabo elétrico comum, o cabo solar é fabricado para resistir a radiação ultravioleta, calor, umidade e à corrente contínua de alta tensão por mais de 25 anos. Usar o cabo correto e na bitola certa é essencial para a segurança e para evitar perdas de energia.

Por que o cabo solar é diferente

O cabo solar fotovoltaico tem dupla isolação, é resistente aos raios UV e suporta temperaturas elevadas (normalmente até 90°C ou mais) e tensões de até 1,5 kV em corrente contínua. Por ficar exposto ao tempo no telhado, ele precisa dessas características para não ressecar, rachar ou perder isolação ao longo dos anos. Usar cabo comum na parte CC do sistema é um risco sério de incêndio e perda de garantia.

Bitola e cores do cabo solar

A bitola (seção em mm²) define quanta corrente o cabo conduz com segurança e baixa perda. As mais comuns em sistemas residenciais e comerciais são 4 mm² e 6 mm², mas projetos maiores usam 10 mm² ou mais. Quanto maior a corrente e a distância, maior deve ser a bitola para evitar queda de tensão. Por convenção, usa-se o cabo vermelho para o polo positivo e o cabo preto para o polo negativo, facilitando a identificação e a manutenção.

Como dimensionar o cabo solar

Para escolher o cabo certo, considere:

• Corrente do sistema: a bitola deve suportar a corrente das strings com margem de segurança.
• Distância: trechos longos exigem bitola maior para limitar a queda de tensão (idealmente abaixo de 1–2%).
• Certificação: prefira cabos certificados para uso fotovoltaico, com isolação resistente a UV.
• Conectores compatíveis: use conectores MC4 adequados à bitola do cabo.

O cabo conecta os painéis solares ao inversor e passa pela string box de proteção. Dimensioná-lo corretamente evita perdas e garante a segurança da instalação.

Cabo solar: modelos em destaque

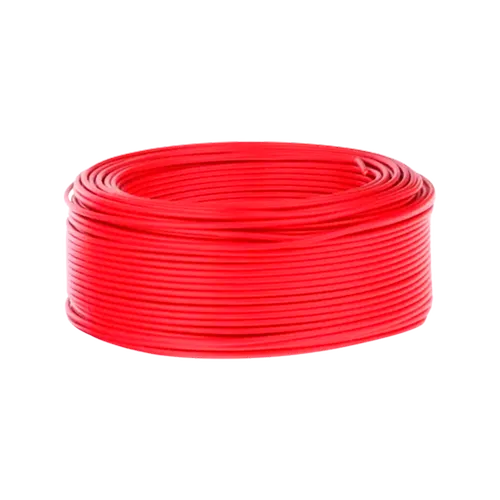

Cabo Solar Coppercabos 4.0mm Vermelho

Cabo Solar Condutec 6.0mm Preto

Cabo Solar PHB 6.0mm Preto

Cabo Solar PHB 6.0mm Vermelho

Cabo Solar Ensolar 6.0mm Verde

Cabo Solar Energy Shop 6.0mm Vermelho

Cabo Solar Condutec 6.0mm Vermelho

Cabo Solar Condutec 6.0mm Verde

Marcas de cabo solar

Trabalhamos com as principais marcas: Cabel, Cabo Flex, Condutec, Coppercabos, Energy Shop, Ensolar, Evolusom, PHB, Reicon, Solar Brasil.

Perguntas frequentes sobre cabo solar

Posso usar cabo elétrico comum no sistema solar?

Não. A parte de corrente contínua exige cabo solar específico, resistente a UV e a alta tensão CC. Cabo comum resseca, perde isolação e representa risco de incêndio.

Qual bitola de cabo solar usar?

Depende da corrente e da distância. As bitolas 4 mm² e 6 mm² atendem a maioria dos sistemas residenciais; projetos maiores ou trechos longos pedem 10 mm² ou mais.

Qual a cor do cabo solar positivo e negativo?

Por convenção, vermelho para o positivo e preto para o negativo. Isso facilita a identificação dos polos e a manutenção do sistema.
